一、泵的概況
1、泵的類型

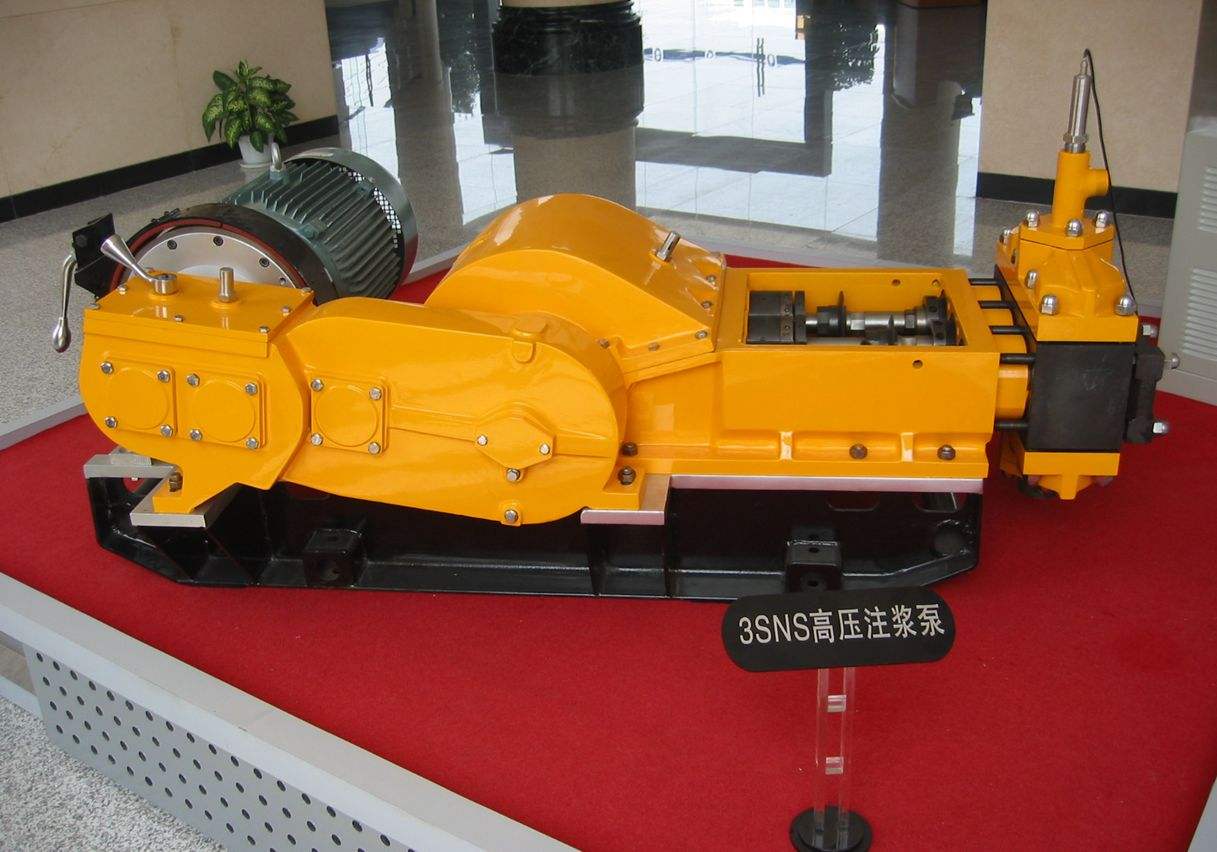

3SNS注漿泵屬往復式單作用三柱塞泵。
2、泵的功用
3SNS注漿泵是輸送水泥漿或砂漿的注漿工程配套設備。適用于壩基工程、固結注漿、隧道注漿及其他注漿工程。也可代替泥漿泵用于地質巖心鉆探工程。
4、泵的特點：
⑴泵的流量是可調的，能滿足注漿或鉆探工藝的要求。
⑵該泵每運轉周期流量波動值小（流量不均勻系數S＝1.04）。其單位時間總排量基本上是恒定的，排出壓力的變化對其影響較小。
⑶用調節螺母來限壓，操作方便，并起保護作用。
⑷泵在工況運轉時，無外部運動件，以利安全生產。
⑸各密封件均采用耐磨材料制成，使用壽命長。
⑹該泵裝拆方便。
⑺體積小，重量輕，移動靈活。
二、工作原理
3SNS注漿泵由電機通過偏心輪帶動柱塞往復運動，引起密閉的容積周期性改變，從形成腔室內外壓力差變化，以吸入和排出液流輸送流體，實現能量轉換（工作原理如圖如下）。
圖一、工作原理圖（1.冷卻水套2.柱塞3.吸入閥4.排出閥）
當柱塞由冷卻水套的左端位置（左死點）向右移動時，柱塞左端工作室容積不斷擴大。由于工作室是密封空腔，不與外界相通，所以左邊工作室內壓力逐漸降低，到達某一定程度時（形成負壓），漿池中的液體在液面大氣壓力的作用下，擠開吸入閥進入工作室，直至柱塞移至***右邊位置（右死點）為止——這一過程稱為泵的吸入過程。
當柱塞到達右死點后，工作液停止吸入，吸入閥在自重力作用下被關閉。柱塞向左端移動時，液力端一邊工作室容積縮小，工作液受擠，室內壓力逐漸增大，拉開排出閥，液體排出。進入排出管道直至柱塞達到行程，左端終點（左死點）為止——這一過程稱為泵的排出過程。
柱塞在一次往復過程中，吸入和排出液體各一次。活塞不斷往復運動的結果，使液體連續吸入或排出。
